汽車水泵浪涌靜電保護方案圖及保護器件選型攻略

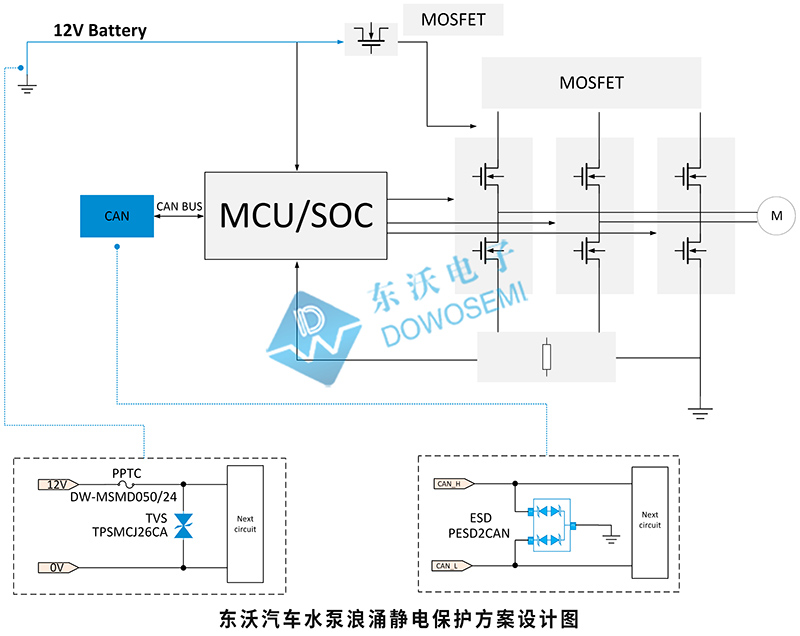

?從東沃汽車水泵浪涌靜電保護方案設計圖可知，用于滿足12V直流DC電源輸入口浪涌拋負載保護器件，東沃電子技術推薦選用自恢復保險絲和TVS二極管。保護電路中的自恢復保險絲PPTC選型DW-MSM050/24，保持電流0.5A、觸發電流1A、耐壓值24V、1812封裝。TVS選型TPSMCJ26CA，雙向、工作電壓26V、鉗位電壓42.1V、峰值脈沖電流35.63A、功率1500W、SMC封裝、符合AEC-Q 101車規認證，汽車級品質，穩定高可靠性。

了解更多>> 2024-12-13

汽車水泵浪涌靜電保護方案圖及保護器件選型攻略

2024-12-13

汽車以太網接口浪涌靜電防護器件選型：DWLC23T24V2BA-Q

從東沃汽車以太網接口浪涌靜電防護方案圖可知，東沃電子技術推薦選用1顆汽車級ESD二極管DWLC23T24V2BA-Q為其網口保駕護航。東沃DWLC23T24V2BA-Q具有低漏電、低鉗位的特點，工作電壓24V，采用SOT-23封裝，符合AEC-Q101標準。根據IEC 61000-4-2，它可用于提供高達±25kV（空氣放電）/±25kV（接觸放電）的ESD保護；根據IEC 61000-4-5，它可承受4A（8/20us）的峰值脈沖電流，對以太網接口芯片提供可靠的靜電浪涌保護。DWLC23T24V2BA-

2024-11-29

汽車中控屏靜電浪涌防護方案及保護器件選型指南

汽車中控屏作為汽車核心位置部件，其安全性尤其重要。除了需要靜電浪涌保護之外，還要注意道路車輛的電氣瞬變干擾保護，也就是行業內常提到的汽車電子測試標準ISO 7637-2 和ISO 16750-2。為此，在汽車中控屏數據接口特別是電源端口防護方案中，需要選用符合AEC-Q 101車規要求及能過拋負載測試標準的TVS二極管。關于汽車中控屏靜電浪涌防護方案設計圖，如下圖所示：

2024-11-15
